Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Proiectul fabricii electronice al parcului industrial de producție inteligentă din Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

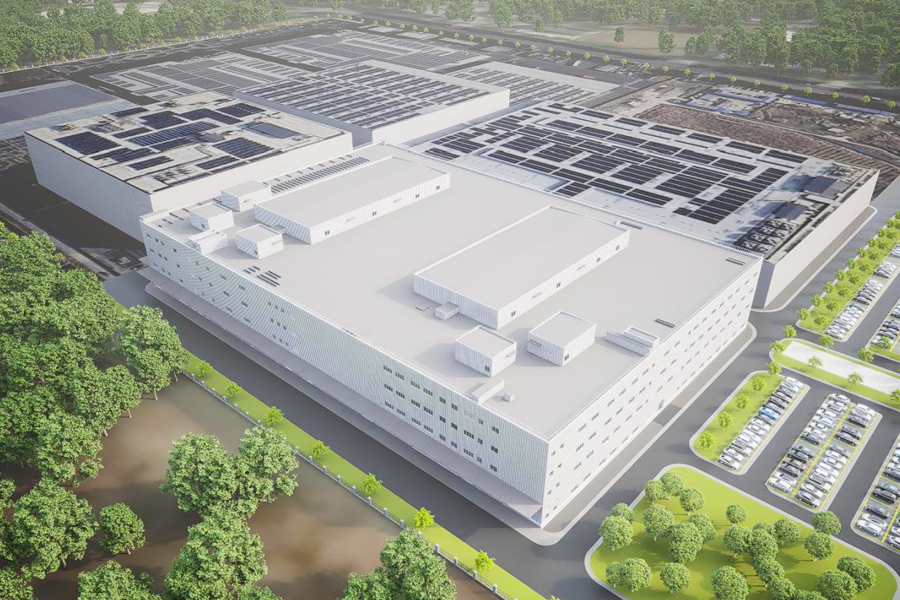

Proiectul Fabrica Electronică al Parcului Industrial de Fabricare Inteligentă din Changzhou Xingyu Automotive Lighting Systems Co., Ltd. este situat la sud de Huanghe West Road și la vest de Baotashan Road, districtul Xinbei, orașul Changzhou. Proiectul are o suprafață de amprentă a clădirii de 18.274,35 metri pătrați și o suprafață totală brută de 74.977 metri pătrați. Clădirea are patru etaje deasupra solului, cu o înălțime planificată a clădirii de 23.990 de metri.
Acest proiect este o clădire industrială cu mai multe etaje Clasa C Tip II, utilizată pentru producția și prelucrarea componentelor de iluminat pentru automobile, cu un rating de rezistență la foc de gradul II. Acoperișul include șapte unități mici cu structură din oțel, constând din șase camere de instalații de aer condiționat și o cameră de cazane. Dintre acestea, Sala de Aer Condiționat 1 și Sala de Aer Condiționat 2 sunt cele mai reprezentative, ambele au forme structurale și suprafețe identice.
Sala 1 a instalației de aer condiționat adoptă un sistem structural stâlp-grindă din oțel, cu baze de stâlp ancorate prin șuruburi de ancorare. Coloanele de oțel sunt secțiuni de oțel în formă de H. Este prevăzută contravântuire orizontală la nivelul acoperișului, iar elementele de legătură rotunde ale țevilor de oțel sunt utilizate pe pereți pentru a forma un sistem stabil de cadru din oțel. Sistemul de acoperiș constă dintr-un panou metalic cu un singur strat cu lână izolatoare, în timp ce sistemul de perete adoptă panouri metalice cu un singur strat.
O grindă din oțel din Sala 1 a Uzinei de Climatizare este compusă din trei grinzi de oțel, cu o lungime totală de aproximativ 28 de metri. Coloanele de oțel cântăresc aproximativ 10,5 tone, iar grinzile de acoperiș cântăresc aproximativ 10,99 tone. Materialul structurii din oțel este oțel Q355B, selectat în conformitate cu cerințele de proiectare.

Provocări ale proiectului:
Sistemul de panouri de perete implică un număr mare de îmbinări, ceea ce impune cerințe ridicate asupra planeității structurale generale. În același timp, este necesar un control strict asupra calității vizuale în timpul instalării, precum și asupra planeității panourilor în sine.
