Changchun Elringklinger Ltd.

Proiectul Changchun Elringklinger Ltd

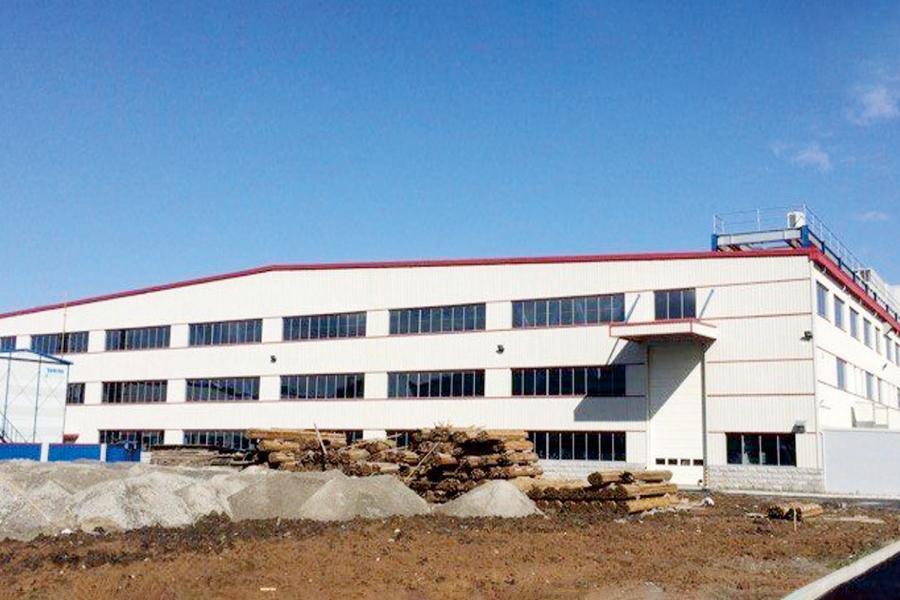

Suprafața totală a clădirii a proiectului este de aproximativ 8.600 m². Atelierul are 90,6 metri lungime și 95,4 metri lățime, cu deschideri de 35,8 m 31,6 m 28,0 m și o distanță între travii de 11,05 m. Înălțimea clădirii este de 17,5 m, cu un consum total de oțel de 1.123 de tone. Structura este în principal cu un singur etaj, cu zone parțiale cu mai multe etaje.
Grinzile de acoperiș sunt grinzi de oțel cu secțiune în H cu bandă solidă, cu unele grinzi de oțel locale proiectate ca structuri de ferme. Bazele coloanei sunt ancorate cu șuruburi de ancorare. Stâlpii din oțel constau în principal din coloane din oțel cu secțiune H cu bandă plină, cu coloane din oțel cu secțiune parțială. Contravântuirile orizontale ale acoperișului și contravântuirile între coloane sunt dispuse atât în ​​direcții transversale, cât și longitudinale pentru a forma un sistem stabil de cadru din oțel.

Sistem de plicuri:
·Panou exterior acoperiș: 0,6 mm / profil 490 / galvanizat / acoperire PVDF
·Izolație: lână izolatoare 100 mm / 16 kg/m² cu folie de aluminiu
·Panou interior acoperiș: 0,476 mm / profil Q900 / PE / galvanizat
· Panou exterior de perete: 0,6 mm / oțel acoperit cu aluminiu-zinc / acoperire PVDF
·Izolație: lână izolatoare 100 mm / 16 kg/m² cu folie de aluminiu
·Panou interior perete: 0,476 mm / profil Q900 / PE / galvanizat

Provocări ale proiectului:
Acesta este un proiect cu investiții germane. Sistemul structural include atât coloane din oțel cu secțiune în H, cât și coloane cu secțiune cutie. Structura acoperișului este alcătuită din grinzi de oțel cu secțiune în H, precum și din grinzi de oțel de tip fermă asamblate la fața locului. Există, de asemenea, grinzi parțiale ale podelei cu niveluri de cotă inconsecvente, rezultând un sistem structural complex. Construcția a fost realizată în timpul iernii, cu temperaturi ambientale scăzute și o temperatură minimă de −20°C în perioada de construcție. În aceste condiții dure, echipele de achiziții, management și construcție ale companiei au lucrat strâns împreună pentru a depăși diferiți factori nefavorabili și au finalizat cu succes toate lucrările contractuale în termen, cu calitate, cantitate și siguranță asigurate, în deplină conformitate cu cerințele contractului..
