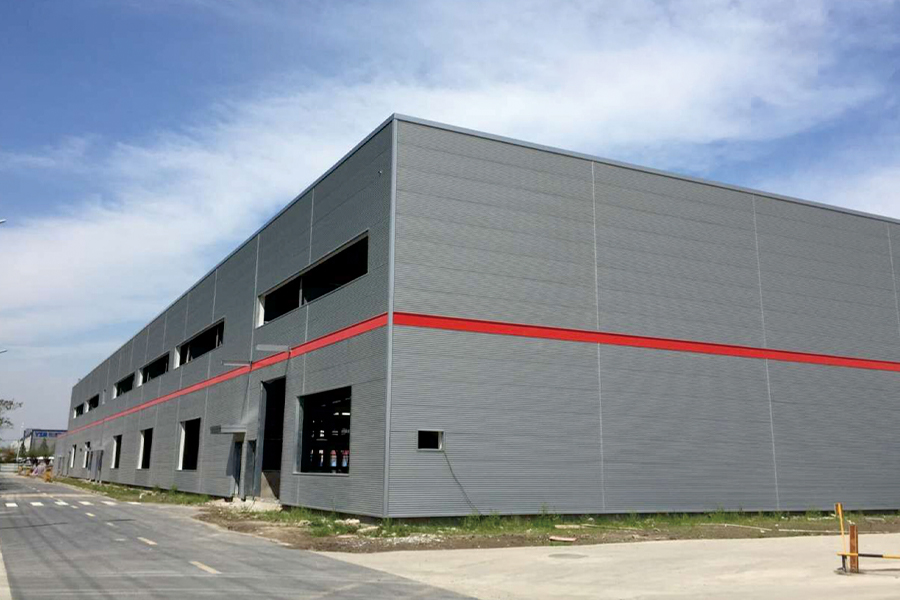

Schindler(China) Elevator Co.,Ltd

Proiectul liftului Schindler
Numele proiectului: Schindler (China) Elevator Co., Ltd. Jiading No. 4 Plot Project

Prezentare generală a proiectului:
Suprafața totală a clădirii este de aproximativ 8.200 m². Atelierul are o lungime de 179,5 metri și o lățime cuprinsă între 32 și 45 de metri, cu o înălțime a clădirii de 11,95 metri. Consumul total de oțel este de aproximativ 1.860 de tone.
·Forma structurala: structura de otel cu un singur etaj.
· Coloane din oțel: coloane cu secțiune cutie.
· Grinzi de oțel: structură de ferme.
·Tip de fundație: fond de ten (de tip cupă).
· Contravântuirile orizontale ale acoperișului și contravântuirile între coloane sunt dispuse atât în ​​direcții transversale, cât și longitudinale pentru a forma un sistem stabil de cadru din oțel.

Sistem de incintă:
· Acoperiș: tablă de oțel de 0,5 mm (pardoseală profilată întărită)
·Pereți: pane secundare galvanizate în formă de Z de 2,0 mm grosime
· Panouri de perete exterior: panouri orizontale ondulate de 0,5 mm / tip 825, acoperite cu Al-Zn, panouri cu autocurățare

Provocări ale proiectului:
Fiind un proiect cu investiții străine, acesta prezintă cerințe stricte de siguranță și un sistem structural complex. Stâlpii cu secțiune în formă de cutie cu fundații cu soclu impun cerințe de înaltă precizie privind controlul alinierii și poziționării în timpul ridicării stâlpilor din oțel.
