Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Proiectul Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Prezentare generală a proiectului:

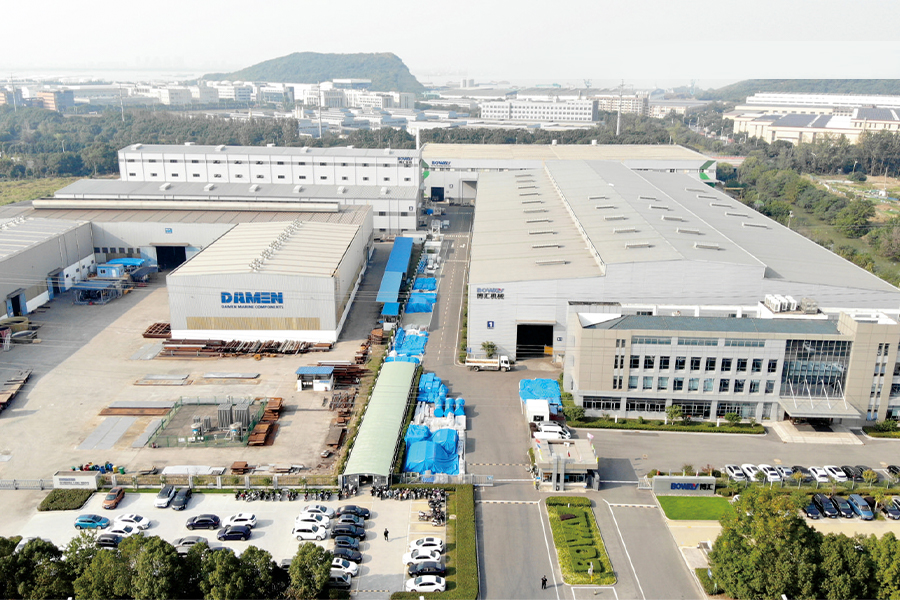

Acest proiect este situat în subdistrictul Chengdong, orașul Jiangyin, provincia Jiangsu, delimitat de bulevardul Keji la est, autostrada Chengzhang la sud și drumul Yanghuan la nord. Suprafața totală brută a proiectului este de aproximativ 18.016 m². Include două clădiri de fabrici cu structuri metalice, și anume Atelierul nr. 3 și Atelierul nr. 4.

Atelierul nr. 3 are o suprafață de construcție de 7.520 m², cu o lungime de 128 m, o lățime de 63 m și o înălțime de streașină de 26 m. Distanța coloanelor este de 7,4 14 @ 8 7,4 m. Travele simple sunt de 21 m, 24 m și, respectiv, 18 m. Bazele coloanei adoptă fundații tip priză, iar coloanele sunt coloane din oțel cu zăbrele compozite. Acoperișul folosește grinzi de oțel solid-web. Contravântuirea transversală și longitudinală este prevăzută atât pentru contravântuirea acoperișului, cât și pentru contravântuirea inter-coloană, formând un sistem stabil de cadru rigid.

Atelierul nr. 4 are o suprafață de construcție de 2.395 m², cu o lungime de 64 m, o lățime de 32 m și o înălțime de streașină de 17 m. Distanța coloanelor este de 7,4 m și 8 m, iar travea unică este de 32 m. Bazele coloanei sunt ancorate cu șuruburi de ancorare și se folosesc coloane din oțel cu secțiune în H. Acoperișul adoptă grinzi de oțel cu bandă plină, cu un sistem de contravântuire longitudinal și transversal. Este inclus un etaj parțial la mezanin.

Greutatea totală a structurii de oțel a acestui proiect este de aproximativ 1.200 de tone. Materialele din oțel selectate conform cerințelor de proiectare includ Q355B, Q355C și Q235B.

Perioada de construcție:
Data începerii: 1 octombrie 2021
Data finalizării: 30 mai 2022
