Procter & Gamble Jiangsu Ltd

Proiectul Jiangsu Procter & Gamble

Numele proiectului:
Proiect de extindere al Procter & Gamble Jiangsu Ltd. cu o producție anuală de 46.000 de tone de șampon și produse de spălat corporale

Acest proiect adoptă un sistem structural cu cadru de oțel. Imobilul are trei etaje supraterane, cu mezanin parțial. Clădirea are 36,75 metri lungime, 15,9 metri lățime și o înălțime a acoperișului de 14,5 metri. Distanța coloanelor plantei variază de la 7 la 9 metri. Bazele coloanelor adoptă baze conectate cu șuruburi de ancorare, cu coloane din oțel în formă de H.

Greutatea totală a structurii de oțel este de aproximativ 180 de tone. Stâlpii de oțel sunt secțiuni pătrate goale, iar grinzile de oțel sunt oțel laminat la cald în formă de H. Cea mai lungă coloană de oțel este de aproximativ 14,5 metri lungime și cântărește aproximativ 3,5 tone. Conform cerințelor de proiectare, clasele de oțel utilizate sunt Q355B și Q235B. Sablarea se efectuează la un grad de pregătire a suprafeței Sa 2,5.

Dificultatea proiectului 1: Controlul preciziei fabricării și instalării
Analiza:
Fie din cauza acurateței inadecvate de fabricație sau a erorilor în măsurarea instalării, orice abatere va afecta grav programul de instalare și va cauza anumite pierderi economice. Prin urmare, controlul preciziei de fabricație și instalare este un obiectiv cheie al acestui proiect.

Dificultatea proiectului 2: hidroizolarea acoperișului (trebuie să se asigure că nu există scurgeri)
Analiza:
Sistemul de acoperiș al acestei fabrici adoptă un sistem de cusături în picioare cu cusături blocate la 360°, care impune cerințe foarte mari asupra detaliilor de construcție în întregul sistem de acoperiș. Manipularea necorespunzătoare a detaliilor poate duce cu ușurință la scurgeri de pe acoperiș.

Întrucât sistemul de incinte al centralei extinse folosește panouri de perete din oțel acoperite cu culoare, panourile externe sunt panouri verticale Baosteel alb-gri WA-1026 acoperite cu fluorocarbon aluminiu-zinc cu grosimea de 0,5 mm, iar panourile interne sunt panouri de 0,4 mm grosime aluminiu-zinc alb-gri de tip 900. Acest lucru impune cerințe foarte înalte privind planeitatea generală a peretelui și rectitudinea panelor de perete. Procesul de construcție implică mai multe proceduri cu o strânsă coordonare. Dacă orice procedură are probleme de calitate, aceasta va avea un impact semnificativ asupra calității generale a construcției proiectului. Prin urmare, standardele înalte, cerințele stricte, comunicarea strânsă și construcția meticuloasă sunt esențiale.

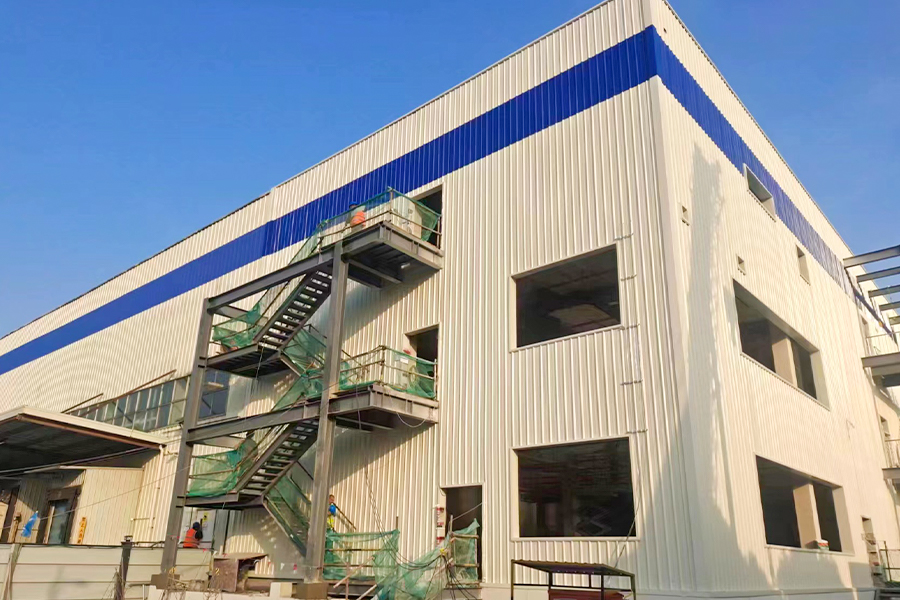

Imaginea de mai jos arată proiectul de fabrică nou construit al companiei noastre pentru Dalian Yaming Automotive Parts. Rezultatele instalării au fost recunoscute și aprobate de toate părțile de la fața locului.
