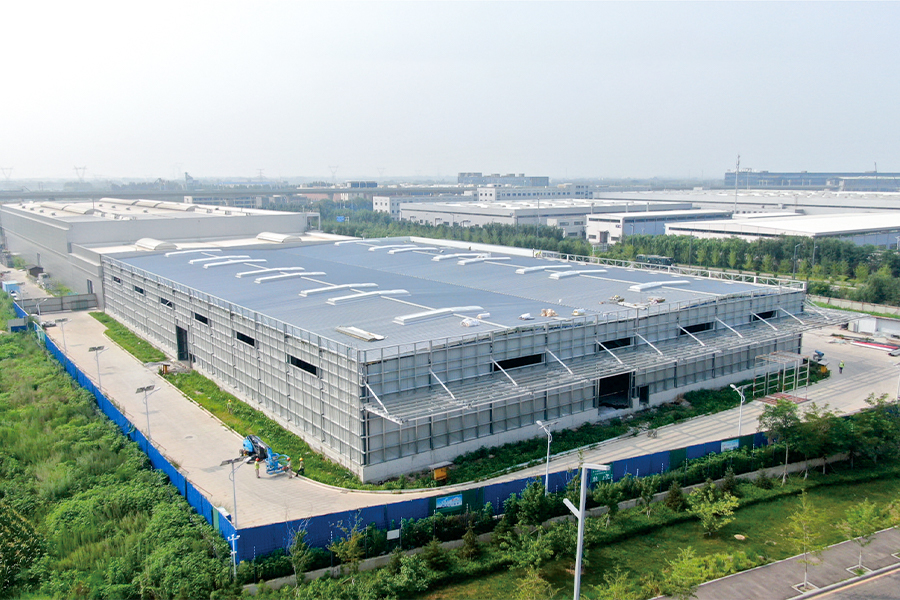

Georg Fischer Casting Solutions Shenyang Co., Ltd

Lucrări de structură de oțel pentru faza I și proiectul de extindere al Georg Fischer Casting Solutions Shenyang Co., Ltd.

Proiect de faza I:
În Zona D a Atelierului nr. 1, clădirea are o lungime de 21,5 m, o lățime de 45 m și o înălțime a acoperișului de 8,5 m.
Zonele F și G au lungimea de 54,8 m, lățime de 45 m și înălțimea crestei de 14,51 m.
Proiectul adoptă stâlpi din beton armat cu grinzi de oțel. Sistemul de acoperiș constă din podea din oțel cu membrană impermeabilă instalată deasupra. Sistemul de pereți cuprinde pereți de zidărie cu structură externă din oțel și panouri sandwich din vată de rocă.
În funcție de diferite cerințe funcționale, sunt combinate mai multe clădiri cu deschideri și înălțimi diferite. Înălțimile parapetului sunt de 15,5 m, 11,3 m, 10 m și, respectiv, 7 m. Lungimea maximă este de 27,4 m. Mai multe rulouri de 50 de tone sunt instalate de-a lungul liniilor de rețea AA–D.
Fiecare grindă de cadru de oțel constă din cinci segmente de grindă de oțel, cu o singură deschidere de aproximativ 27,4 m. Greutatea totală a grinzilor de acoperiș este de peste 180 de tone, iar grinzile macaralei cântăresc aproximativ 100 de tone. Materialele din oțel sunt Q355B și Q235B, așa cum este specificat în proiect.

Proiect de extindere faza I:
Atelierul nr.2 are o lungime de 97,54 m, o lățime de 67,1 m, o înălțime de 9,7 m și o deschidere maximă de 33,46 m. Materialele din oțel sunt Q355B și Q235B în conformitate cu cerințele de proiectare.
Structura este formată din stâlpi și grinzi de oțel, cu grinzi de acoperiș realizate din oțel cu secțiune în H cu țesătură plină. Bazele coloanei sunt ancorate cu șuruburi de ancorare. Stâlpii și grinzile din oțel adoptă secțiuni H. Contravântuirea acoperișului și contravântuirea intercoloană sunt prevăzute atât în ​​direcții transversale, cât și longitudinale pentru a forma un sistem stabil de cadru rigid.

Descrierea structurală principală:
Cadrul principal folosește oțel Q355B, cu stâlpi și grinzi din oțel sudate în secțiunea H. Toate componentele din oțel sunt sablate la gradul Sa 2,5. Panele de acoperiș și pereți sunt formate din benzi de oțel galvanizat Q355B.
Curtea de materiale nr. 7:
Curtea de depozitare a materialelor are o lungime de 11 m, o lățime de 48 m, o înălțime de streașină în consolă de 6,55 m și o deschidere de 11 m. Materialele din oțel sunt Q355B și Q235B conform cerințelor de proiectare.
Structura adoptă stâlpi și grinzi de oțel, cu grinzi de acoperiș realizate din oțel cu secțiune în H cu bandă solidă. Bazele coloanei sunt ancorate cu șuruburi de ancorare. Coloanele din oțel includ atât coloane cu secțiune în H, cât și coloane cu case. Contravântuirile acoperișului și contravântuirile între coloane sunt dispuse în direcții transversale și longitudinale, formând un sistem stabil de cadru din oțel.
