Platformă din oțel siloz Boral și structură din oțel pentru pasarela livrate cu succes

I. Prezentare generală a proiectului

Acest proiect este fabricarea platformei de oțel și a structurii de oțel a pasarelei pentru silozul Boral. Clientul este Boral Concrete Ltd. din Australia. Proiectul este situat în Sydney, Australia, iar modul de livrare este Ex-Work (EXW). În timpul fazei de proiectare, antreprenorul va rafina designul pe baza modelului Tekla furnizat de client. Produsele includ componente structurale complete din oțel, cum ar fi platforma de oțel a silozului, pasarele, trepte, grătare de oțel și balustrade. Perioada de fabricație este de 30 de zile.

II. Domeniul proiectului și standardele tehnice

1. Domeniul de activitate: Proiectarea detaliată a desenelor, achiziția de materii prime, fabricarea componentelor, acoperirea anticorozivă, ambalarea și coordonarea livrării/transportului.

2. Precizie de fabricație: Dimensiunile și abaterile negative ale grinzilor și stâlpilor sudate asamblate trebuie să respecte standardele naționale; calitatea sudurii trebuie să fie la standard; precizia de asamblare a platformelor, grătarelor, balustradelor și caselor scărilor trebuie să îndeplinească cerințele din desene și instalarea la fața locului.

3. Acoperire anti-coroziune: Sistem de vopsea marca Jotun; cu excepția panourilor de trecere cu grătare de oțel și a panourilor de scară cu grătare, toate celelalte componente trebuie să respecte:

1. Primer: Vopsea epoxidica bicomponenta bogata in zinc, grosimea peliculei uscate 100μm

2. Topcoat: Vopsea poliuretanică acrilică, grosime peliculă uscată 60μm

3. Grosimea totală a peliculei de vopsea ≥160μm; culoarea vopselei este conformă cu standardul BS676, balustradele trebuie să respecte codul de culoare Y14.4.

4. Ambalare și livrare: Componentele sunt asamblate și ambalate într-un mod rezonabil în funcție de relația lor de asamblare. Dimensiunile balustradelor, treptelor și grătarelor platformei sunt toate garantate a fi exacte. După finalizarea producției, se întocmește o listă de ambalare, iar furnizorul cooperează cu clientul pentru încărcarea containerului și este responsabil pentru încărcarea mărfurilor în container.

III. Progresul proiectului și starea procesării

Procesare înregistrare (fotografii)

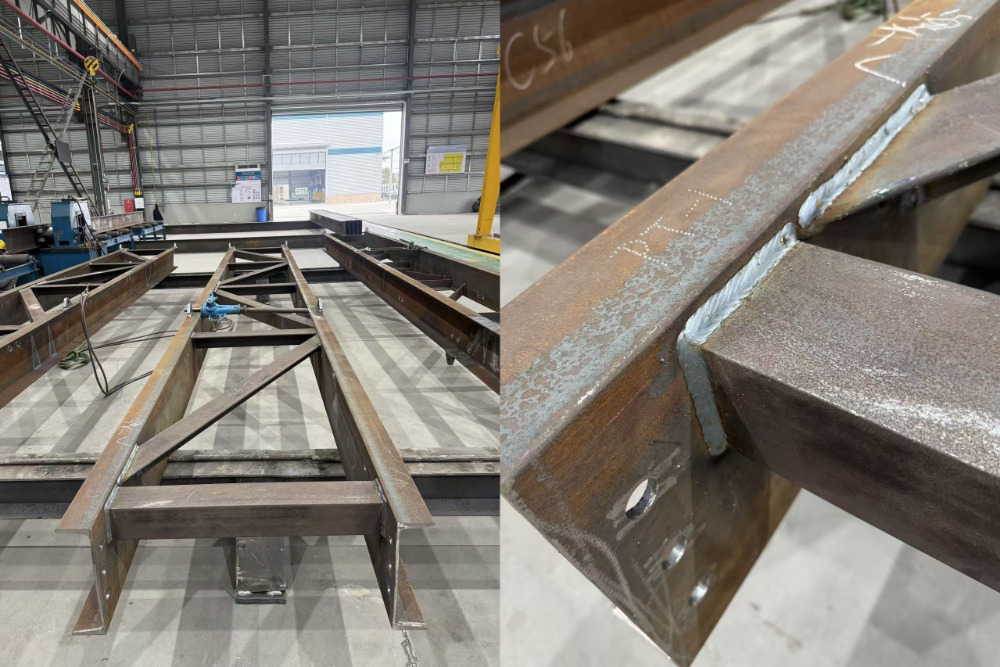

• Etapa de sudare și formare a componentelor

Componentele sunt sudate folosind un proces de sudare cu penetrare totală, rezultând suduri plăcute din punct de vedere estetic, pline și uniforme, fără defecte precum porozitatea și incluziunile de zgură. După ce structura principală este asamblată și sudată, aceasta este aliniată folosind scule și cricuri pentru a se asigura că dimensiunile generale și dreptatea respectă standardele de proiectare și naționale, garantând acuratețea instalării ulterioare.

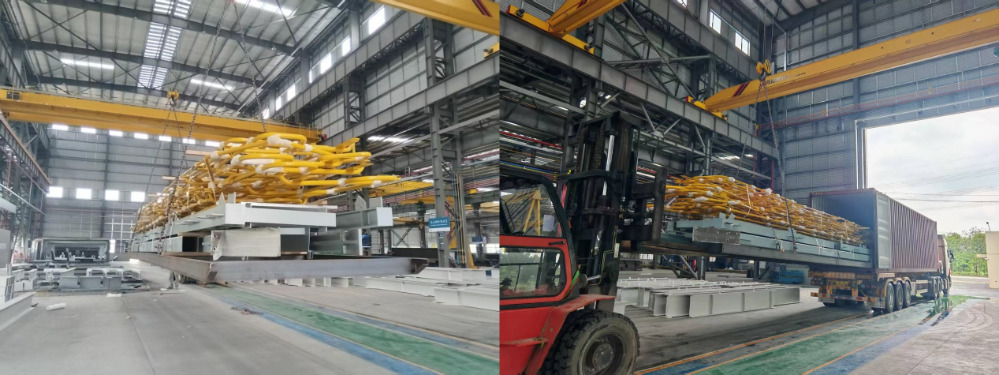

• Etapa de vopsire și ridicare a componentelor finisate

După ce componentele sunt acoperite cu vopsea anticorozivă, culoarea este uniformă, iar grosimea filmului de vopsea îndeplinește standardele. Pentru ridicarea generală se utilizează echipamente de ridicare specializate. Părțile vulnerabile precum balustradele galbene sunt protejate și împachetate corespunzător pentru a preveni deteriorarea în timpul ridicării, asigurând integritatea produsului finit.
